THÔNG SỐ KỸ THUẬT TRUYỀN TẢI

• Tần số hoạt động: 9410MHz ± 30MHz
• Công suất đỉnh: 10Kw
• Công suất trung bình: IC = 4,8W IM = 4,8W IL = 6W
• Độ rộng xung: 0,3 - 0,6 - 1,2 uS Người dùng có thể lựa chọn
• Tần số lặp lại (PRF): 1600 - 800 - 500 Hz người dùng có thể lựa chọn
• (PRF được chỉnh sửa để loại bỏ nhiễu)
• Bộ điều chế: Trạng thái rắn
• Người nhận: Logarit
• Máy phát: Magnetron
• Phân cực: Ngang
• Độ ồn fi: <4dB

BỘ XỬ LÝ TÍN HIỆU

• Loại: Xử lý kỹ thuật số trên PC và DSP
• Các thông số được đánh giá: Hệ số sinh thái khúc xạ ngang (Z) tính bằng dBz
• Chỉnh sửa lộn xộn: Thống kê
• Độ nhạy: 9,4dBz @ 25Km - 22dBz @ 108Km
• Tích hợp xung: Có thể xác định được dựa trên đồng bộ hóa ăng-ten
• Hiệu chuẩn: Tự động sửa tiếng ồn, hiệu chuẩn RX thủ công hàng năm với các công cụ hỗ trợ được cung cấp
• Thang đo phạm vi: 21,6Km - 36,0Km - 72,0Km - 108,0Km Người dùng có thể lựa chọn
• Độ phân giải phạm vi: 30m * 30m * 60m 60m * Tùy thuộc vào quy mô phạm vi

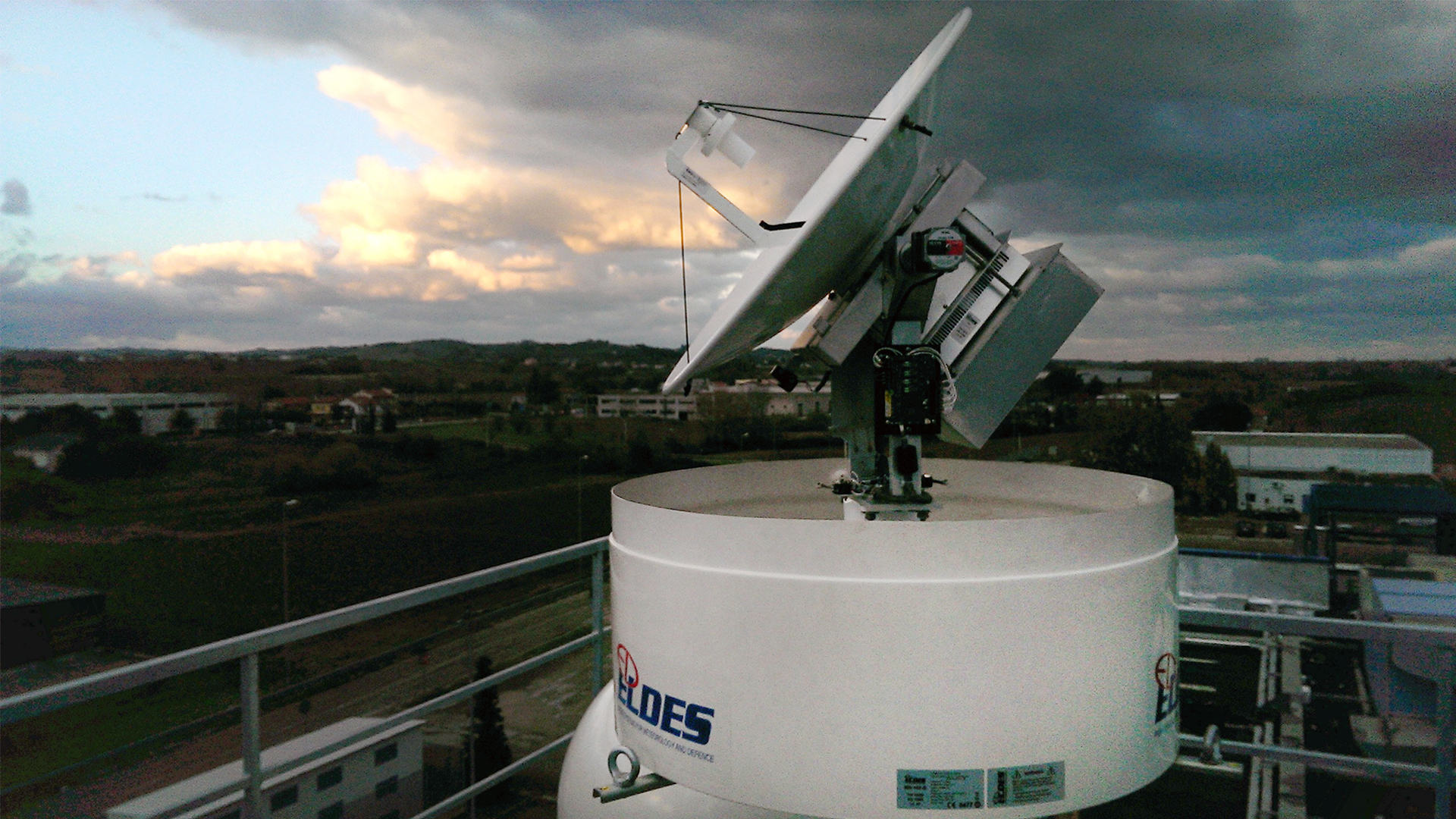

ANTENNA (ĂNG-TEN)

• Loại: Tiêu điểm chính hình parabol (φ 75cm)
• Chiều rộng thùy ngang:
• Chiều rộng thùy dọc:
• Đạt được:> 35dB
• Chế độ quét Quét phương vị liên tục với các bước nâng 0,1 ° trong 0 ° đến 180 ° phạm vi, RHI, thủ công và tự động trỏ (WR-10X)
• Quét phương vị với độ cao fi xed có thể điều chỉnh trong thời gian đầu thiết lập (WR-10X-CE)
• Xóa khu vực Hoàn toàn có thể lập trình trong hai khu vực phương vị riêng biệt

HIỂN THỊ VÀ ĐIỀU KHIỂN

• Sản phẩm thời tiết tiêu chuẩn:
  - PPI-Z, RHI, VMI, HVMI Nowcasting (WR-10X)
  - PPI-Z, VMI và Nowcasting (WR-10X-CE)
• Sản phẩm thời tiết tùy chọn: SRI, SRT, CAPPI, ECHO VMI, VCUT, VPR, LBM và ECHO LBM (WR-10X)
  SRI và SRT (WR-10X-CE)
• Sản phẩm tổng hợp và chuyển đổi:
  - Bộ chuyển đổi định dạng Mosaic, BUFR, HDF5 và MDV
  - Xuất hình ảnh ở các định dạng: GIF, BMP, JPEG, PNG, TIFF

THÔNG SỐ KỸ THUẬT CHUNG:

• Kích thước (dữ liệu điển hình) Kevlar radome. Đường kính 103cm. Chiều cao 124cm.
• Trọng lượng
• Tiêu thụ điện
